Nome da marca: Nenhum
Origem: CN (Origem)
Químico Hign-em causa: Nenhum

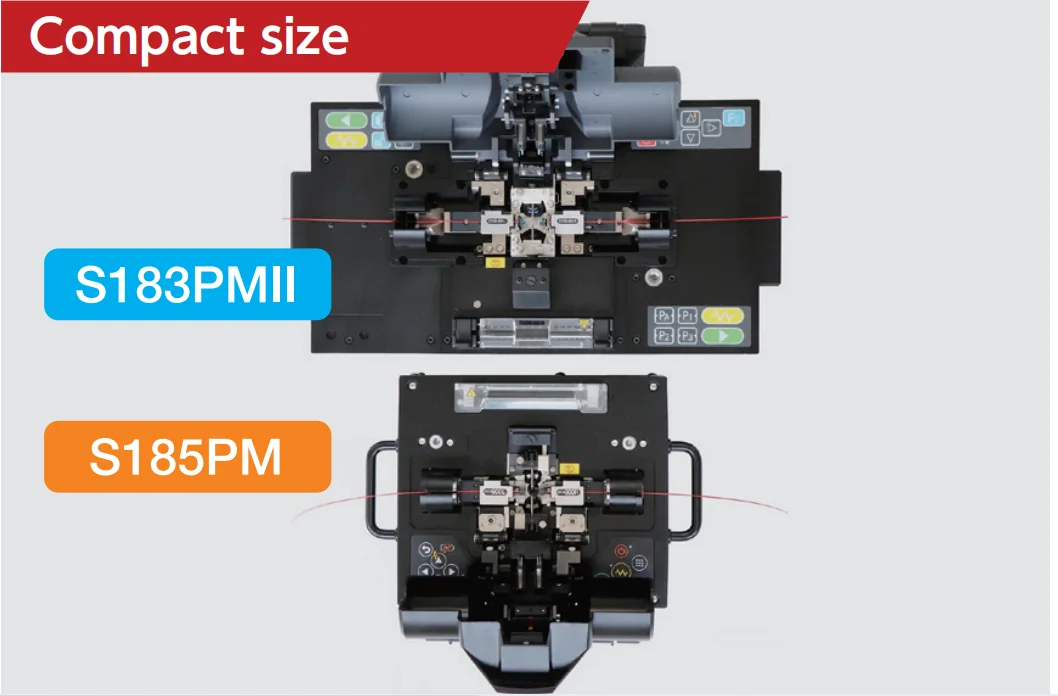

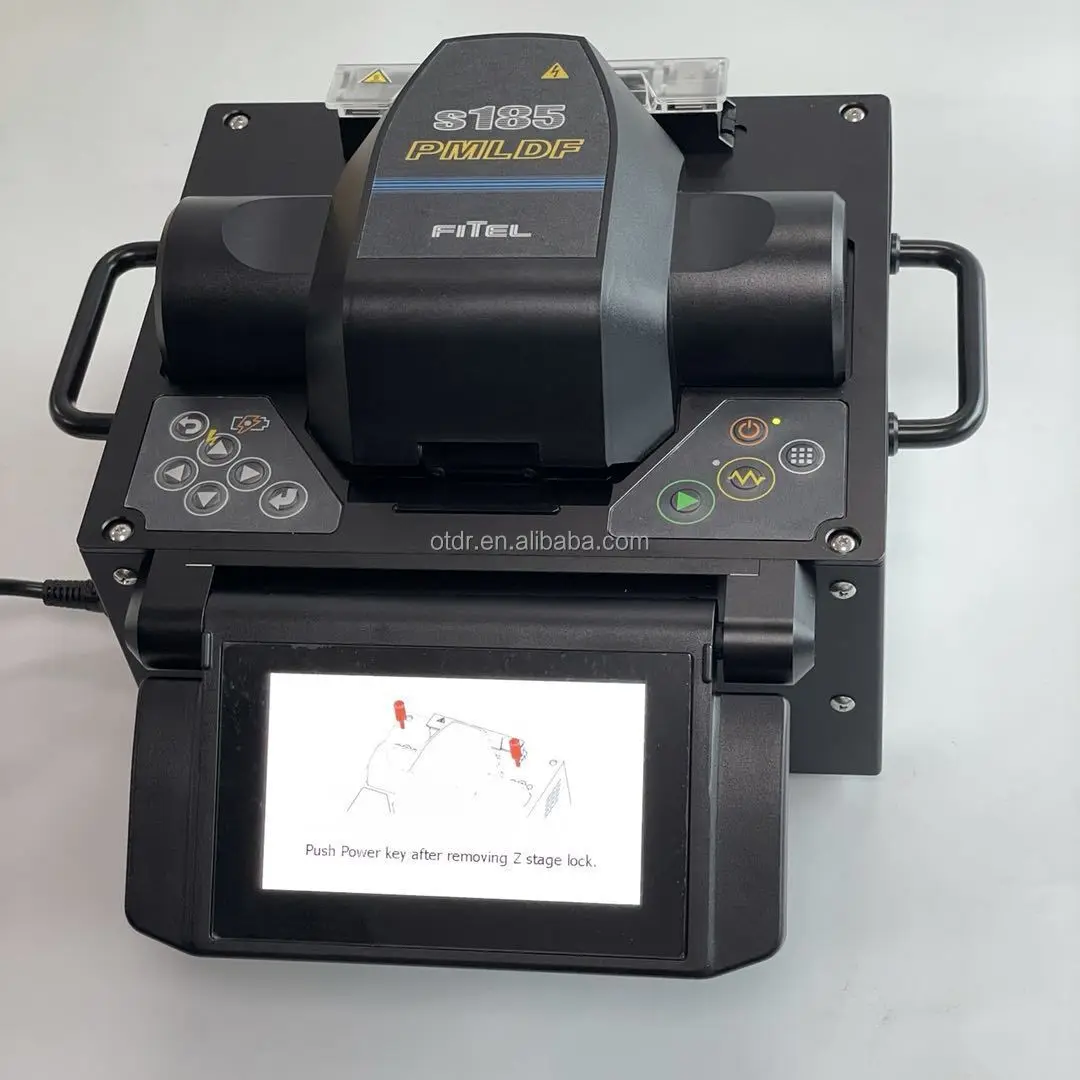

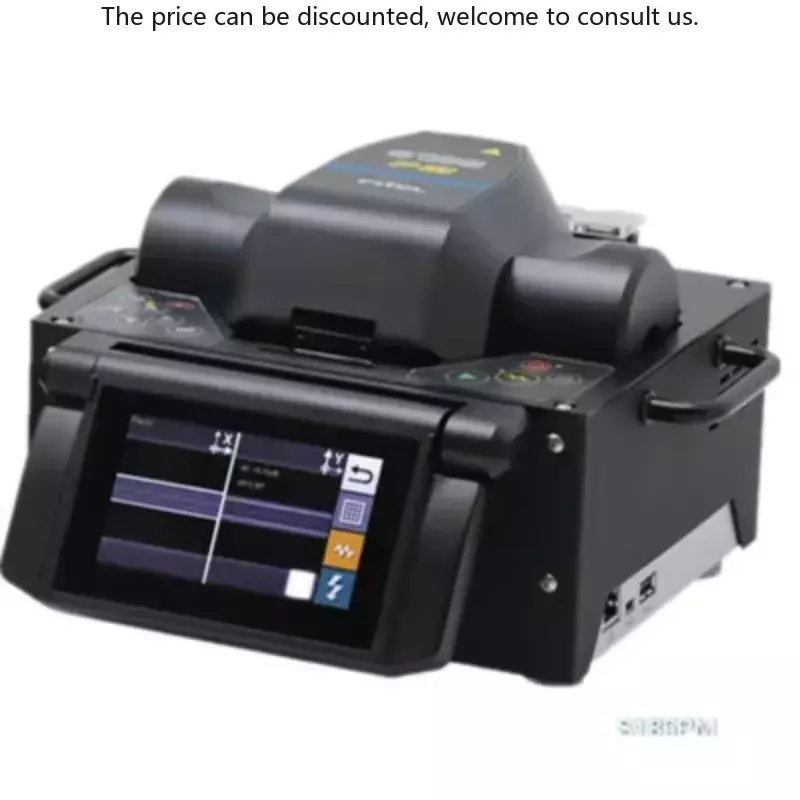

Model Number: S185PM

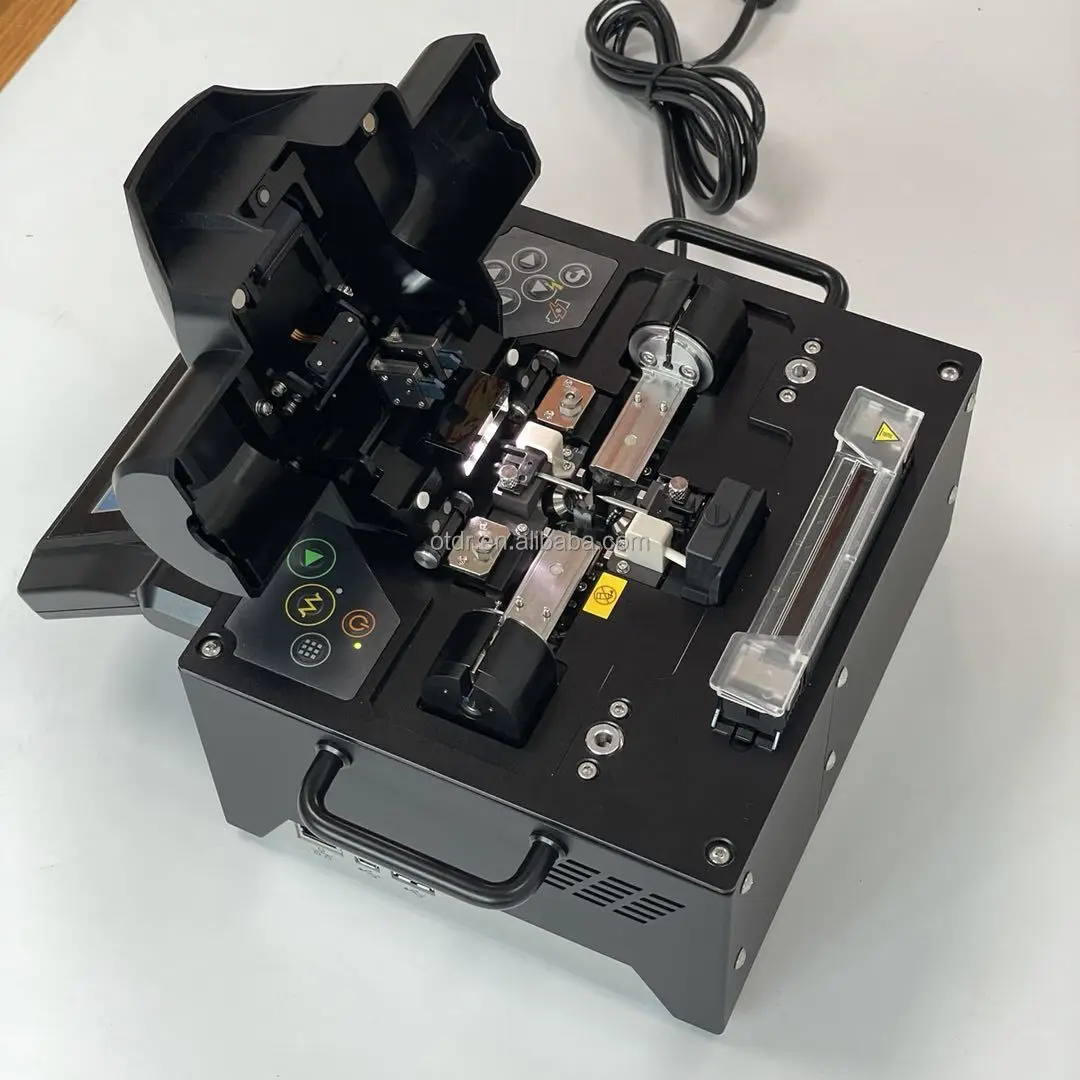

Type: Fiber fusion splicer
Place of Origin: Japan
Brand Name: fu/ru-ka-ra
Use: FTTX
Warranty Time: 1
Applicable fibers: SM, MM, DS, NZDS, High-Index, EDF, PMF
Return loss: >60dB
Tension strength: 1.96 (+0% to +20%)
heat time: 35s (S922:40mm sleeve)

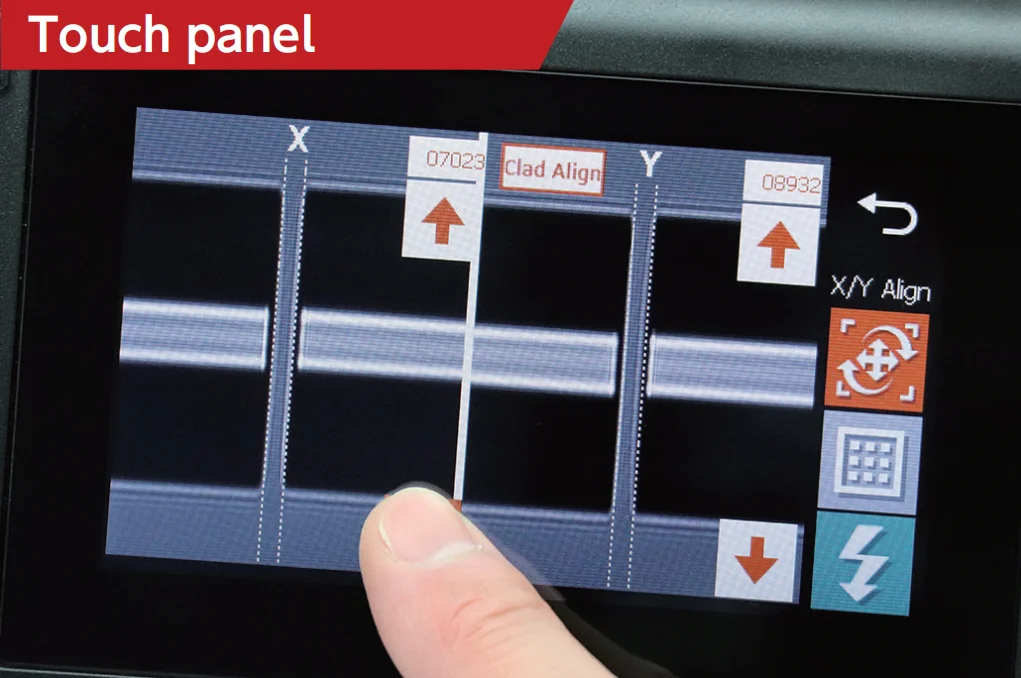

Monitor: 4.3" wide color LCD with touch panel
Applicable protection sleeve length: 10 to 60mm
splice time: 15s (SM by cladding clamp splice) 40s
Cladding diameter: 80 to 150μm
splice loss: SM(ITU-T G652): 0.014dB
|
item
|
valor
|
||
|
Número do modelo
|
S185HS
|
||
|
Tipo
|
Emenda de fusão de fibra
|
||
|
Local de Origem
|
Japão
|
||
|
Nome da marca
|
|||
|
Tempo de garantia
|
1
|
||
|
Fibras aplicáveis
|
SM, MM, DS, NZDS, Alto Índice, EDF, PMF
|
||
|
Perda de retorno
|
>60dB
|
||
|
Força de tensão
|
1,96 (+0% a +20%)
|
||
|
Tempo de aquecimento típico
|
35s (S922: capa de 40mm)
|
||
|
Monitorar
|
LCD colorido de 4,3" de largura com painel de toque
|
||
|
Comprimento da manga de proteção aplicável
|
10 a 60mm
|
||
|
Tempo típico de emenda
|
15s (SM por emenda de braçadeira de revestimento) 40s
|
||
|
Diâmetro do revestimento
|
80 a 150μm
|
||
|
Perda típica de emenda
|
SM(ITU-T G652): 0,014dB
|
||
|
Descrições
|
S185HS
|
S185PM
|
|
|
Fibra aplicável
|
SM, MM, DS, NZDS, Alto Índice, EDF
|
SM, MM, DS, NZDS, Alto Índice, EDF, PMF
|
|
|
Diâmetro do revestimento
|
160 a 2000um (no suporte de fibra)
160 a 900μm (Emenção de braçadeira de revestimento)
|
160 a 1300μm (Em holden de fibra)
160 a 900μm (Emenção de braçadeira de revestimento)
|
|
|

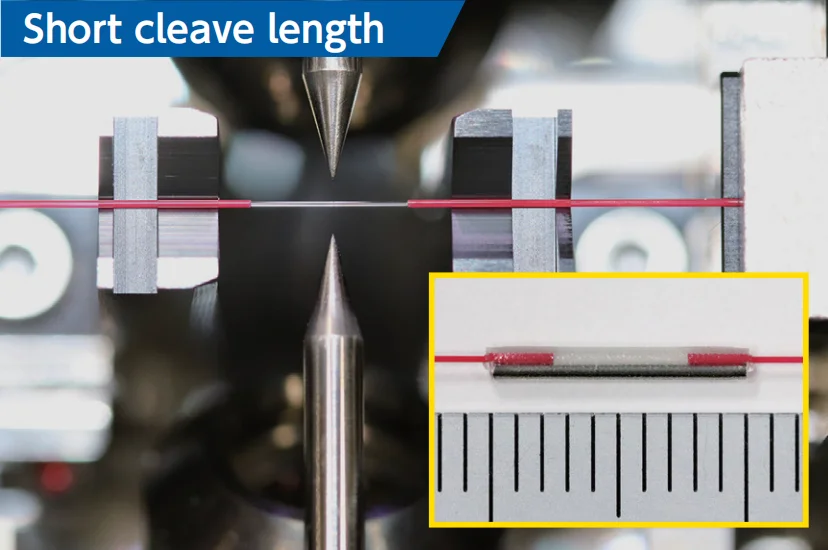

Comprimento da clivagem da fibra
|
3 a 4 mm (união de braçadeira de revestimento) 8 a 11 mm (união de braçadeira de revestimento)
|
||
|

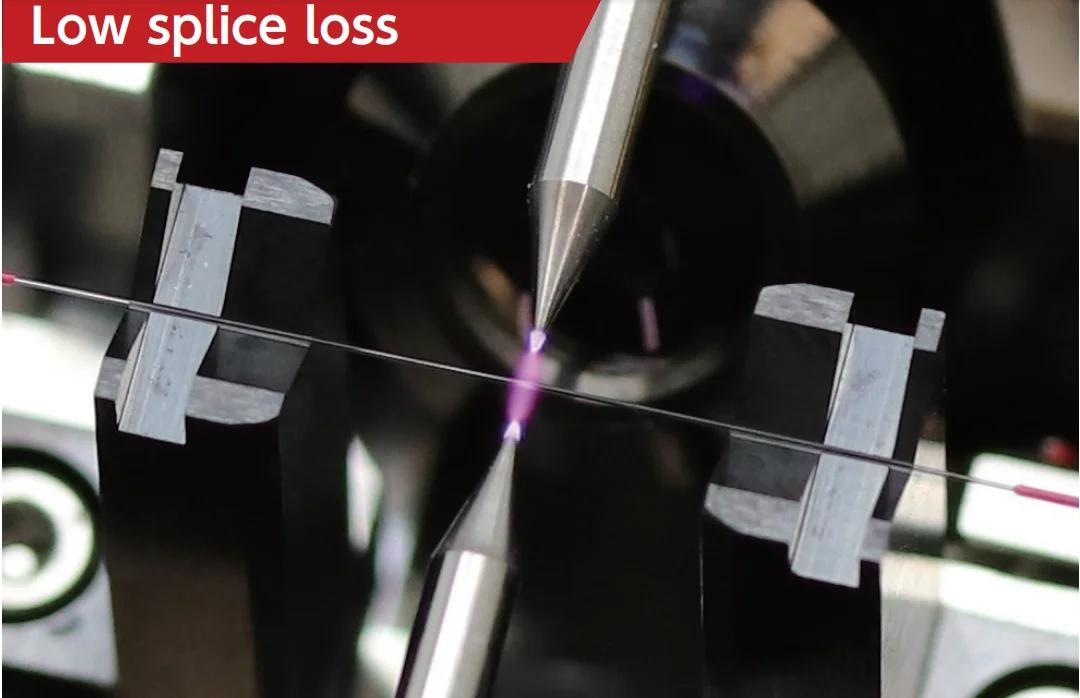

Perda de emenda típica*2
|
SM(ITU-T G652): 0,014dB
|
||
|

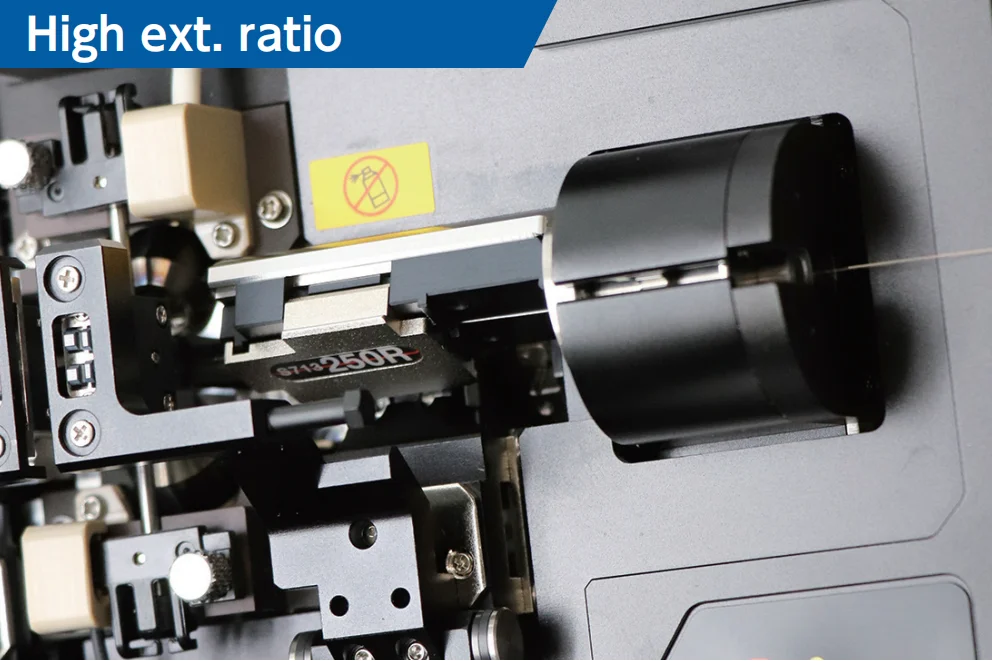

Taxa de extinção típica*2
|
−
|
PANDA: -40dB*3 (deslocamento de ângulo: 0,6 graus)
|
|
|
Diâmetro do revestimento
|
80 a 150um
|
||
|
Perda de retorno
|
>60dB
|
||
|
Tempo de emenda típico*4
|
15s (SM por emenda de braçadeira de revestimento)
|
15s (SM por emenda de braçadeira de revestimento) anos 40 (PANDA por emenda de braçadeira de revestimento)
|
|
|
Força de tensão
|
1,96 (+0% a +20%)
|
||
|
Comprimento da manga de proteção aplicável
|
10 a 60mm
|
||
|
Tempo de aquecimento típico
|
35s (S922: capa de 40mm)
|
||
|
Programas de emenda
|
Máx.200
|
||
|
Programas de aquecedor
|
Máx.100
|
||
|
Armazenamento de dados de emenda
|
Máx.1000 incluindo 4 imagens antes e depois da emenda
|
||
|
Ampliação de imagem de fibra no LCD
|
104X, 278X ou 556X
|
||
|
Dimensión
|
210L x 180P x 150A mm
|
||
|
Peso (sem bateria)
|
4,5kg
|
4,75kg
|
|
|

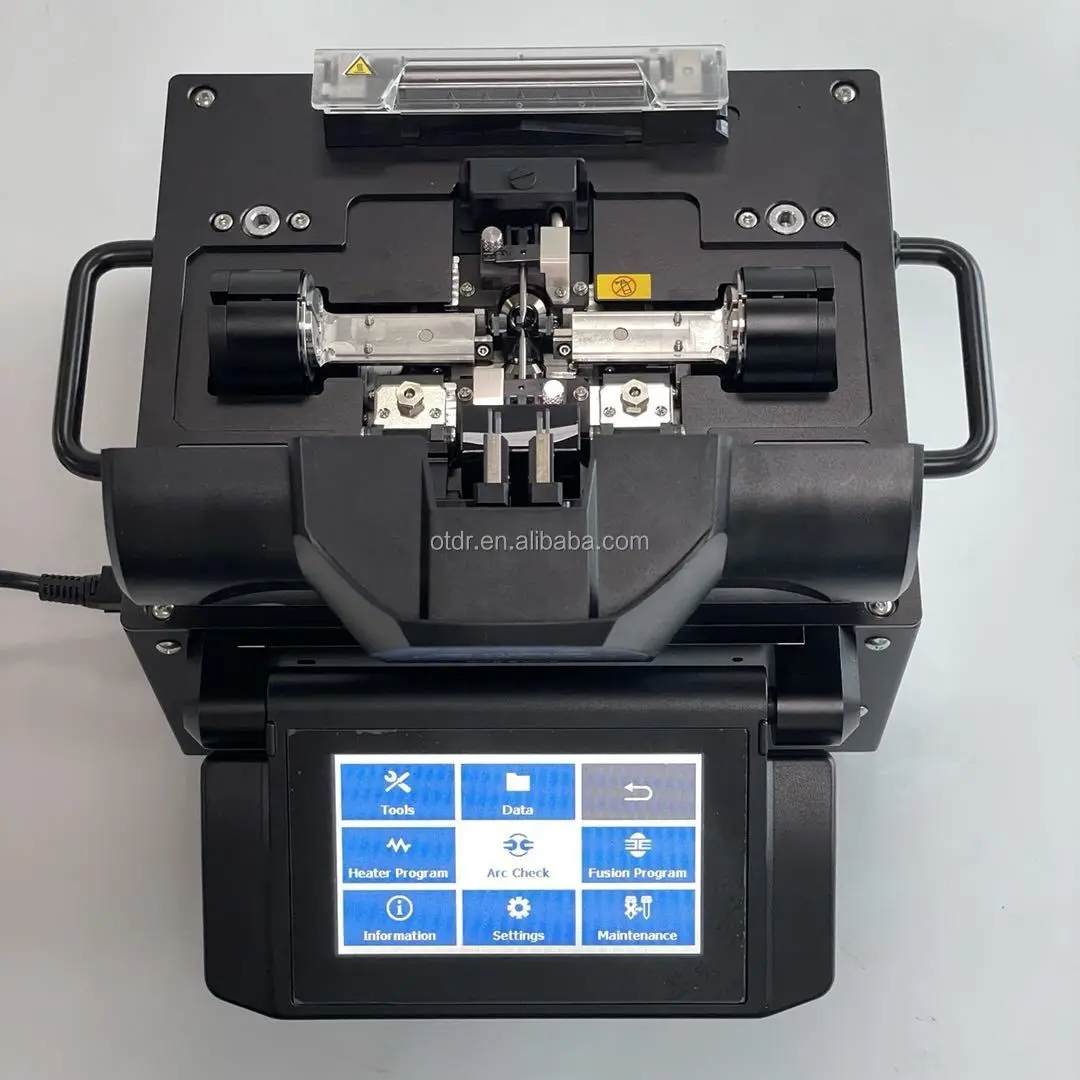

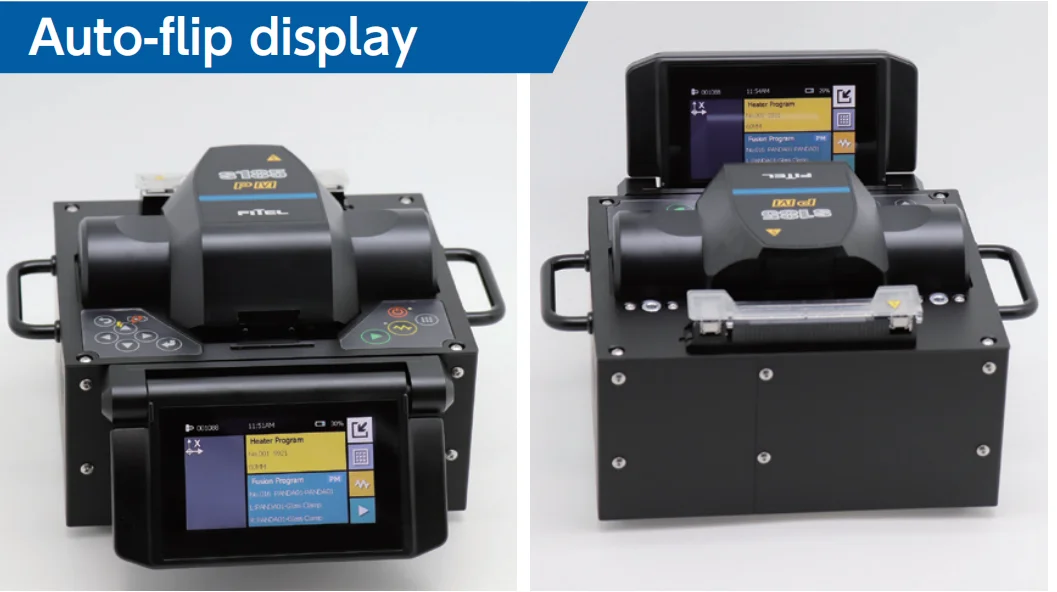

Monitorar
|
LCD colorido de 4,3” de largura com painel de toque
|
||
|
Saída de dados
|
Versão USB.2.0 tipo A: versão USB de 1 porta.2.0 mini B: 1 porta
|
||
|
Capacidade da bateria (opcional)*5
|
Típicos 60 ciclos de emenda/calor
|
||
|
Temperatura de operação
|
0 a 40°C
|
||
|
Temperatura de armazenamento
|
-40 a 60°C
|
||
|
Umidade
|
0 a 90% (sem condensação)
|
||
|

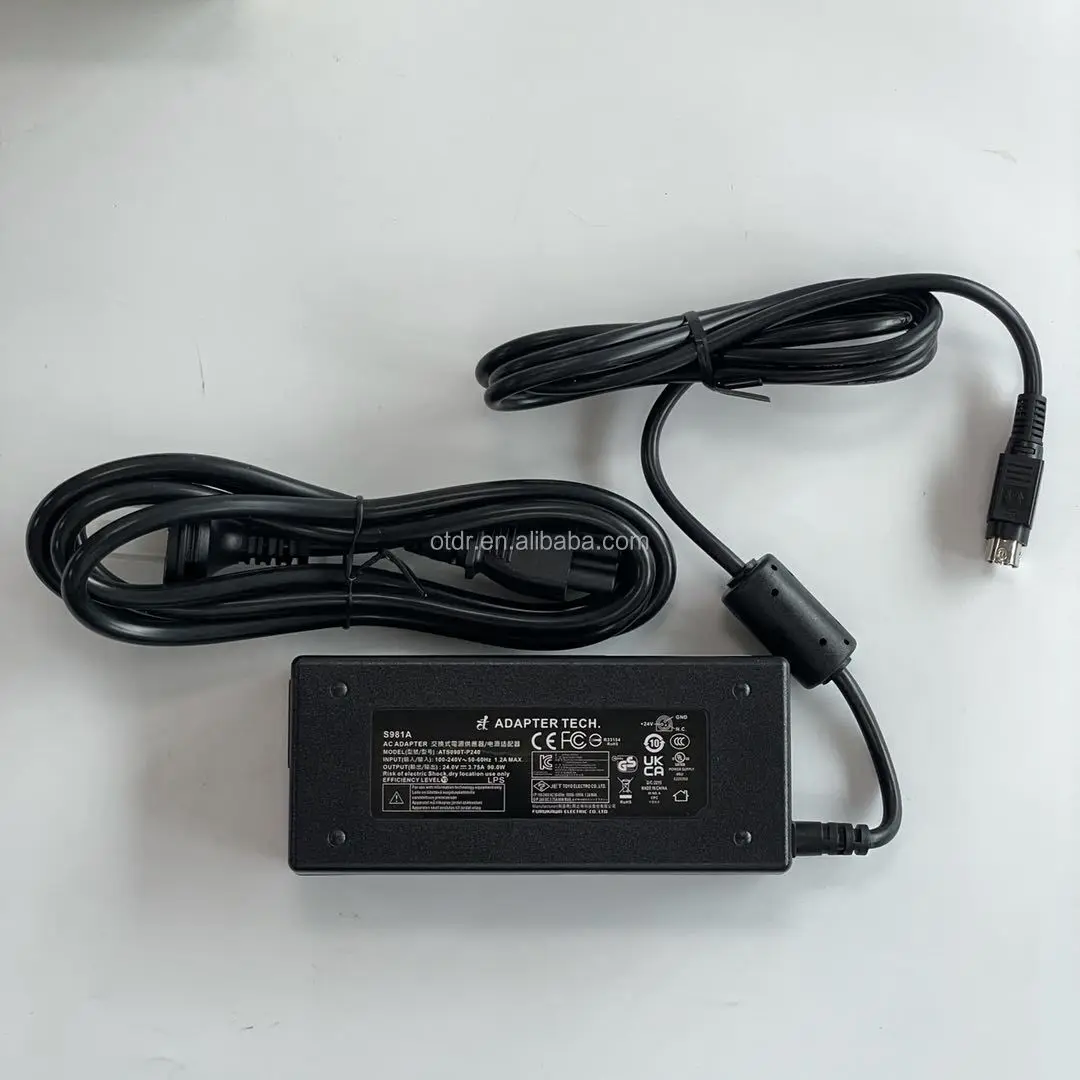

Fonte de energia
|
Entrada CA 100 a 240V (50/60Hz)
|
||
|

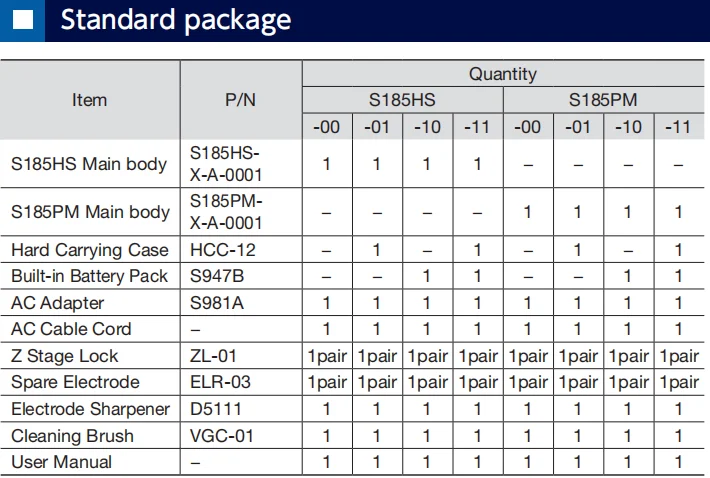

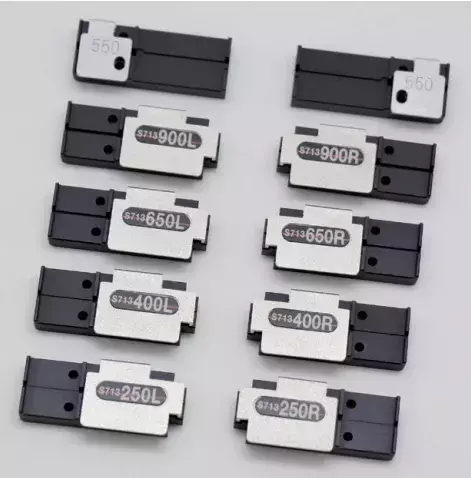

componentes opcionais
|
||||
|
item
|
P/N
|
Quantidade
|
||
|

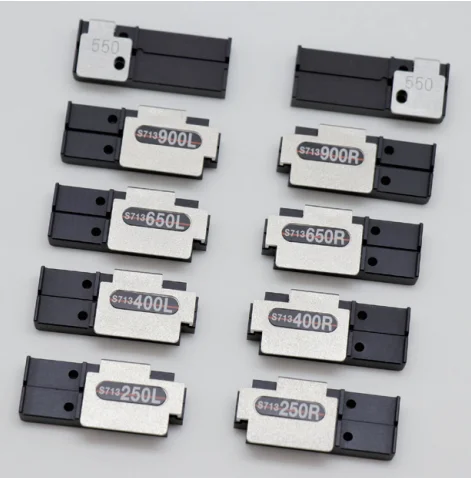

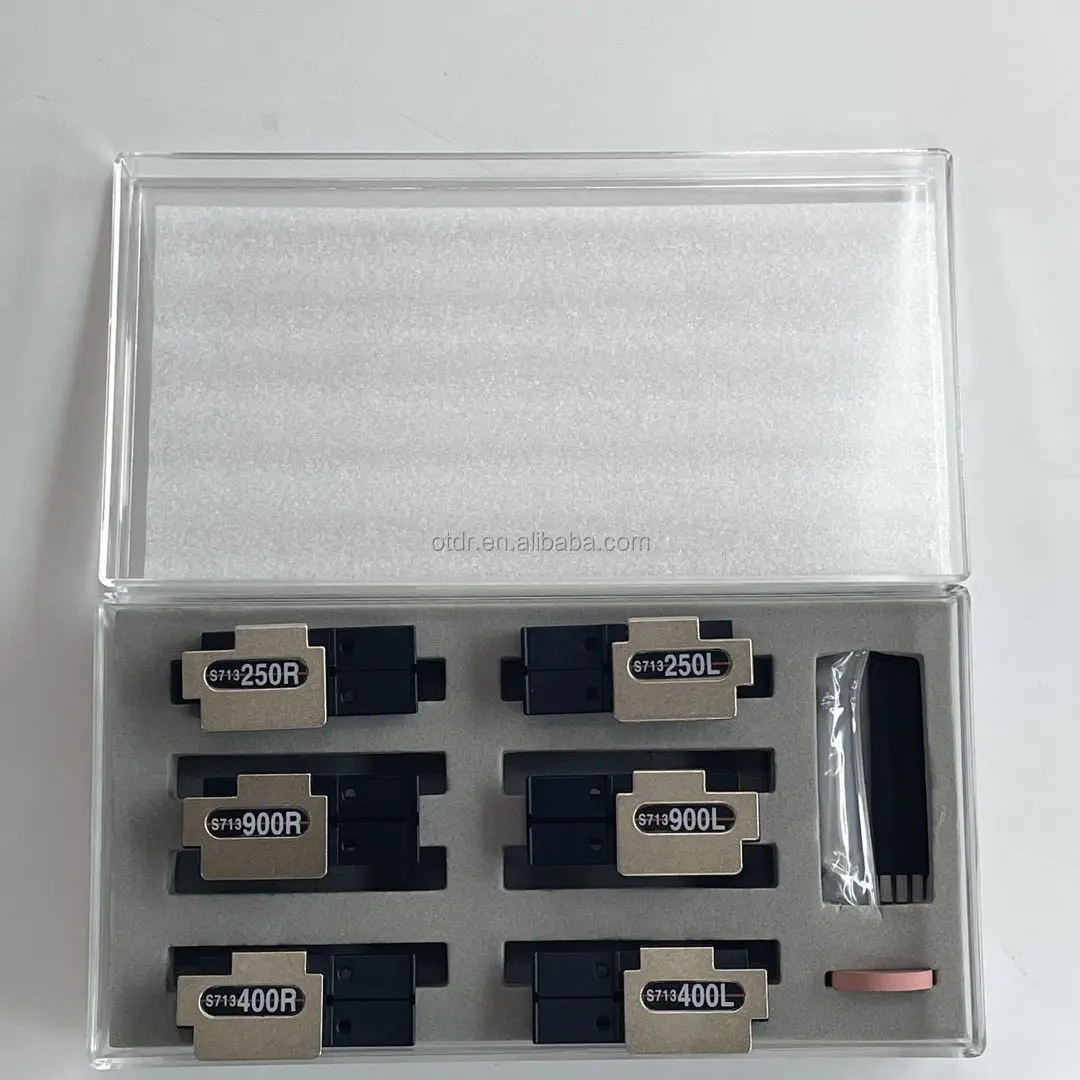

Suporte de fibra de revestimento de 160μm
|
S713S-160
|
1 par
|
||
|
Suporte de fibra de revestimento 250um
|
S713S-250
|
1 par
|
||
|
Suporte de fibra de revestimento 300um
|
S713S-300
|
1 par
|
||
|
Suporte de fibra de revestimento 400um
|
S713S-4000
|
1 par
|
||
|
Suporte de fibra de revestimento de 550μm
|
S713S-550
|
1 par
|
||
|
Suporte de fibra de revestimento de 650μm
|
S713S-650
|
1 par
|
||
|
Suporte de fibra de revestimento de 900μm
|
S713S-900
|
1 par
|
||
|
Suporte de fibra de revestimento de 1300μm
|
S713S-1300
|
1 par
|
||
|
Suporte de fibra BW com revestimento de 550μm
|
S713B-550
|
1 par
|
||
|
Suporte de fibra personalizado * 6
|
S713S-XXX
|
1 par
|
||
|
Estojo rígido de transporte
|
HCC-12
|
1
|
||
|
Bateria embutida * 7
|
S947B
|
1
|
||
|
Cabo USB
|
USB-01
|
1
|
||
|

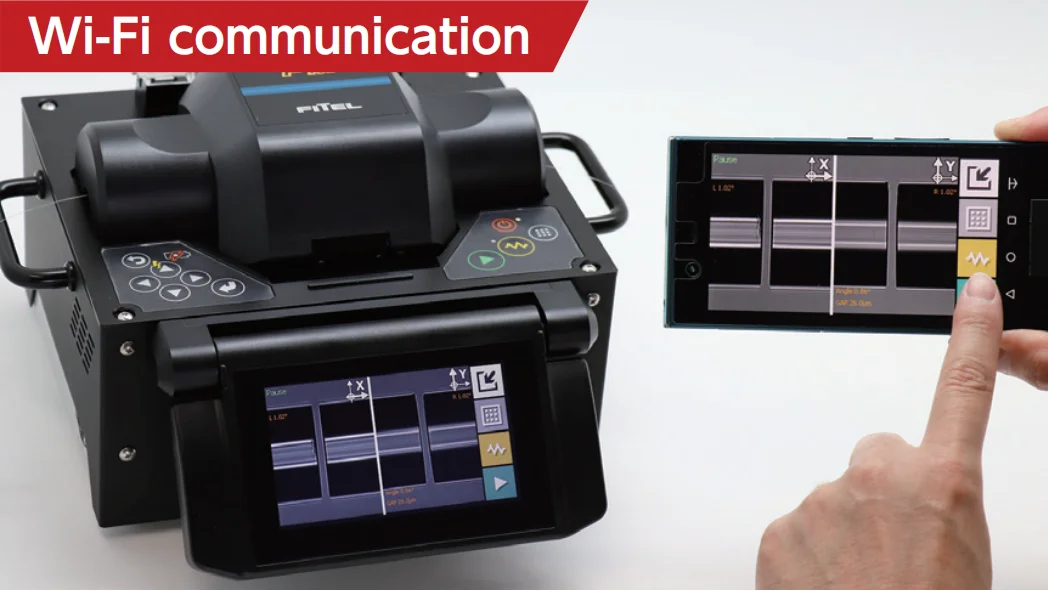

Dongle Wi-Fi
|
WFD-01
|
1
|
||
